九江陶粒，說(shuō)白了，就是陶制的顆粒。陶粒的表面特征絕大多數(shù)呈圓形或橢圓形球體，但也是有一些仿碎石陶粒并不是圓形或橢圓形球體，而呈不規(guī)則碎石狀。陶粒外形因工藝不一樣而各異。它的外表是一層堅(jiān)硬的外殼，這層外殼呈陶質(zhì)或釉質(zhì)，具備隔水保氣作用，同時(shí)賦予陶粒較高的強(qiáng)度。思索到消費(fèi)陶粒的原料有很多，陶粒的種類(lèi)也有很多，因此顏色也就有很多。焙燒陶粒的顏色大多數(shù)為暗紅色、赭紅色，也是有一些特殊種類(lèi)為灰黃色、灰黑色、灰白色、青灰色等。下面陶粒廠家上海爵樽陶粒就來(lái)和大家說(shuō)下陶粒終究有哪些特性，我們?cè)撛鯓佑煤锰樟Ｄ兀?/span>

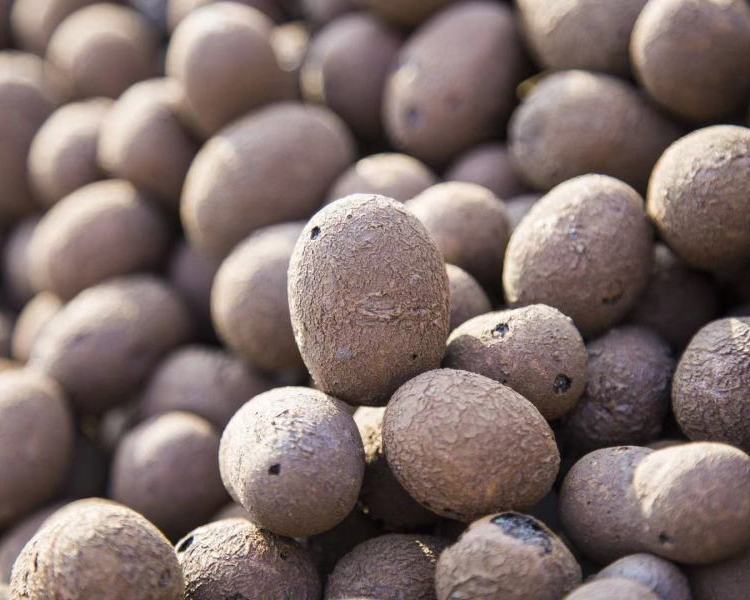

九江陶粒廠家_江西達(dá)人建材回填陶粒

江西達(dá)人陶粒特性：

1. 密度小，質(zhì)輕。陶粒自身的堆積密度小于1100Kg/m3,通常為300~900Kg/m3。以陶粒為骨料加工制造的混凝土密度為100~1800Kg/m3，相對(duì)應(yīng)的混凝土抗壓強(qiáng)度為30~40MPa。陶粒的明顯特性為表面堅(jiān)硬，而內(nèi)部有許許多多的微孔。這一些微孔賦予陶粒質(zhì)輕的特性。200號(hào)陶粒混凝土的密度為1600Kg/m3左右，而分歧標(biāo)號(hào)的普通混凝土的密度卻高達(dá)2600Kg/m3，二者相距1000Kg/m3。

2.保溫，隔熱。九江陶粒思索到內(nèi)部多孔，故具備良好的保溫隔熱性，用它配置的混凝土熱導(dǎo)率通常為0.3~0.8W/（m.k）

3.耐熱性好。陶粒具備出色的耐火性。普通陶粒混凝土或陶粒混凝土砌塊集保溫，抗震，抗凍，耐火等性能為一體，特別是耐火性是普通混凝土的4倍多。對(duì)分歧的耐火周期，陶粒混凝土的板材厚度比普通混凝土薄20%。除此之外，陶粒還可以配置耐火度1200℃以下的耐火混凝土。在650℃的高溫下，陶粒混凝土能維持常溫下強(qiáng)度的85%。而普通混凝土只能夠維持常溫下強(qiáng)度的35%~75%。

4.抗震性能好。陶粒混凝土思索到質(zhì)量輕，彈性模度低，抗變形性能好，故具有比擬好的抗震性能。在1976年唐山大地震中，天津修建的4棟陶粒混凝土大板建筑均根本上完好，并能正常運(yùn)用，而且四周相當(dāng)數(shù)量的磚混建筑都不同水平的遭受震害。這固然與建筑構(gòu)造體系相關(guān)，可是陶粒混凝土具有良好的抗震性能也是一個(gè)重要的緣故。

5.吸水率低，抗凍性能和耐久性能好。陶粒混凝土耐酸、堿腐蝕和抗凍性能強(qiáng)于普通混凝土。250號(hào)陶粒混凝土，15次凍融循環(huán)的強(qiáng)度損失不大于2%。1996年有關(guān)部門(mén)對(duì)全國(guó)自1985年至今所建的陶粒混凝土工程展開(kāi)評(píng)測(cè)，結(jié)果顯現(xiàn)，不管是預(yù)制的或是現(xiàn)澆的，室內(nèi)的與室外的，所含鋼筋均為銹蝕，測(cè)得碳化深度普通不大于30mm，后期強(qiáng)度還可以繼續(xù)增長(zhǎng)，不難看出，陶粒混凝土是一類(lèi)優(yōu)質(zhì)的建筑資料。

6.優(yōu)良抗?jié)B性。根據(jù)數(shù)次測(cè)試，陶粒混凝土的抗?jié)B性能強(qiáng)于普通混凝土。以20MPa陶粒混凝土與普通混凝土為例子，經(jīng)數(shù)次測(cè)試展開(kāi)比照，普通混凝土的抗?jié)B指數(shù)為B6，而陶粒混凝土則可達(dá)B18至B25。1970年天津用20MPa的陶粒混凝土修建的防空通道（深3m,公開(kāi)水位0.9m），至1980年檢查時(shí)未見(jiàn)滲漏情況。寧波修建的兩條20MPa陶粒混凝土囤船（載重量80t），水上作業(yè)13年，不曾呈現(xiàn)滲漏情況。所以陶粒混凝土是制造水壩，公開(kāi)工程的優(yōu)質(zhì)建筑資料的一種。

以上就是江西達(dá)人建材有限公司對(duì)九江陶粒的簡(jiǎn)單總結(jié)，現(xiàn)在大家也都有一定的理解了把，有其他的問(wèn)題，歡迎隨時(shí)聯(lián)系我們公司13870401667（微信同號(hào)）
